Когда вилка болтается, провод переломился у штекера или «молчит» колонка, выручает аккуратная пайка. Новичкам важен не весь учебник сразу, а понятный старт: как правильно паять без спешки и перегрева в быту. Смысл пайки простой: прогреть место соединения, дать припою растечься, не дёргать деталь до остывания.
Дальше по делу: разберём, как правильно паять паяльником, что нужно для пайки, как подготовить провод и площадку и как паять так, чтобы контакт получился прочным и электрически надёжным, а шов — аккуратным.
Что такое пайка
Пайка — это термомеханический способ соединения металлов с помощью припоя, который при нагреве плавится и, остывая, образует электрически проводящее и механически прочное соединение. Проще говоря: расплавленное олово вместе с флюсом растекается по очищенной поверхности, смачивает её и прочно припаивает контакт. В электронике применяют мягкие припои на основе олова: свинцовые (например, Sn60/Pb40 или Sn63/Pb37) и бессвинцовые (чаще Sn-Cu или Sn-Ag-Cu). У бессвинцовых сплавов температура плавления выше (типично 217–221 °C против 183 °C у эвтектики 63/37), поэтому для них выбирают чуть более высокую температуру жала. Разница по нагреву — это норма, а не ошибка: для свинцовых составов рабочая температура ниже, для бессвинцовых — выше.
Что можно сделать с помощью паяльника
Домашний ремонт электроудлинителя, замена провода в штекере наушников, восстановление дорожки на плате детской игрушки, припаивание пинов к датчику, спаять разъём питания — типичные задачи, где достаточно базового набора и знаний пайки. Умение как правильно паять паяльником пригодится и при монтаже автомобильной проводки, и при сборке наборов на печатных платах, и при доработке модулей, когда нужно припаивать провод к площадке, залудить многожильный конец, аккуратно пользоваться канифольным флюсом и добиться стабильной работы узла. Важен сам принцип пайки: прогреть площадку и вывод, подать припой именно в зону нагрева (а не на жало паяльника), дать ему растечься и не трогать деталь до остывания.
Преимущества пайки
Главный плюс пайки — это быстрый и аккуратный способ восстановить электрический контакт без громоздких приспособлений. Соединение компактно, хорошо проводит ток, выдерживает умеренные вибрации и корректно работает в бытовых условиях. В сравнении со скруткой с изолентой правильно выполненная пайка имеет низкое переходное сопротивление и не «расползается» от нагрева. В сравнении с обжимом пайка часто занимает меньше места на плате и позволяет надёжно припаивать миниатюрные компоненты. Плюс наглядность: хороший шов блестит, контур ровный, припой «менискусом» обтекает ножку детали, а это легко увидеть лупой. Важно учитывать, что вид «блестящего» шва характерен прежде всего для свинцовых припоев; бессвинцовые сплавы часто дают матовую поверхность, при этом соединение может быть полностью исправным — оценивать нужно форму «мениска» и смачивание, а не только блеск.
Как устроен паяльник и как его выбрать

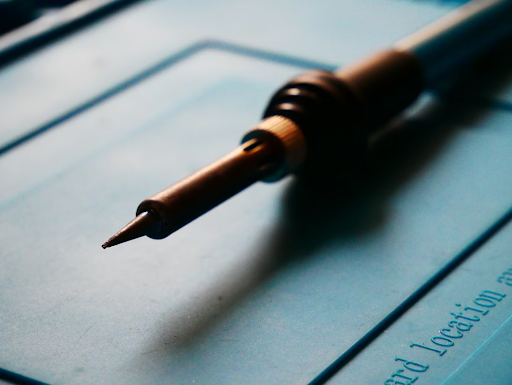

Классический паяльник — это нагревательный элемент и жало (обычно медное с защитным покрытием). В простых моделях температура не регулируется, поэтому удобнее паяльная станция: она поддерживает стабильный нагрев и быстро восстанавливает температуру после касания к детали. Для ориентира: много где используют около 330–350 °C для SnPb и 360–380 °C для SAC-сплавов; начинайте с минимально достаточной уставки и корректируйте её по смачиванию и времени прогрева. Мощность станции 60–70 Вт помогает работать на «земляных» полигонах и с толстыми выводами, а для массивных узлов полезен больший запас. Универсальные формы жал паяльника — тонкий «конус» и скошенное «долото».
Что нужно для пайки паяльником
Базовый набор для пайки включает: припой (для старта удобны свинцово-оловянные Sn60/40 или Sn63/37 с канифольным сердечником), нейтральный флюс на основе канифоли для электроники, обезжириватель, оплётку (desoldering braid) и вакуумный отсос для снятия лишнего олова, изопропиловый спирт для отмывки, термоусадку и пинцет. Флюс нужен не для «склейки», а чтобы удалять оксиды, улучшать смачивание и помогать припою равномерно растекаться по меди; именно поэтому даже припой с «сердечником» часто дополняют небольшим количеством внешнего флюса в сложных местах. Важное правило: кислота и активные кислые флюсы не годятся для электроники — остатки гигроскопичны и вызывают коррозию и токи утечки; такие составы применяют для сантехники и меди вне платы, но не рядом с микросхемой и дорожками.
Техника безопасности при пайке
Жало паяльника нагрето до сотен градусов, а пары канифольных флюсов раздражают глаза и дыхательные пути и при регулярной экспозиции повышают риск астмы и дерматита. Рабочее место должно быть устойчивым, с подставкой под паяльник и локальной вытяжкой/дымоуловителем прямо у точки пайки; защитные очки и гигиена рук снижают риски, особенно при работе со свинецсодержащими припоями. Не ешьте на рабочем месте, протирайте поверхность после работы и держите воздухозабор вытяжки как можно ближе к месту пайки.
Как подготовиться к пайке
Хорошая пайка начинается с чистоты. Площадку на плате и жилу провода очищают механически и обезжиривают. Жало паяльника перед началом работы «залужают»: наносят тонкую плёнку олова, чтобы поверхность стала серебристой и равномерной — тогда тепло лучше передаётся детали. У многожильного провода удобно сначала залудить конец отдельно: прогреть жилы, дать чуть-чуть припоя с флюсом — жилы соберутся в аккуратный монолит и не будут «растрёпаны». Если изоляция чувствительна к температуре, заранее наденьте термоусадку и отведите её подальше от зоны нагрева. На плате компонент фиксируют «третьей рукой» или малярной лентой, чтобы во время пайки ничего не сдвинулось. Перед подходом проверьте, что жало чистое (для очистки жала подойдут слегка влажная целлюлозная губка или латунная стружка — второй вариант уменьшает тепловой шок и продлевает срок службы покрытия жала) и что паяльник действительно прогрет до рабочей температуры.
Как правильно паять: шаг за шагом
1. Прогреть место. Поставьте жало паяльника так, чтобы оно одновременно касалось площадки и вывода провода или ножки компонента. Одна–две секунды — и металл достаточно горячий.
2. Подать припой. Не к жалу паяльника, а в зону контакта: расплав должен течь в сторону тепла, смачивая металл. Достаточно небольшого количества — капля обтекает площадку ровным конусом.
3. Убрать припой, затем жало паяльника. Сначала прекратите подачу припоя, затем аккуратно отведите инструмент, не двигая деталь до остывания.
4. Проверить. Оценивайте форму и смачивание: ровный «менискус» и отсутствие наплывов важнее блеска — бессвинцовый припой может выглядеть матовым и при этом быть исправным. При необходимости посмотрите лупой.
5. Очистить. Снимите остатки припоя с жала паяльника, при необходимости удалите флюс спиртом; если олова много, уберите оплёткой или отсосом.
Уроки пайки паяльником для начинающих
Чтобы научиться уверенно паять паяльником, тренируйтесь на простых заготовках. Нарежьте несколько кусочков провода, залудите каждый, затем спаяйте их попарно «внахлёст» и попробуйте Т-образное соединение; после остывания слегка потяните — проверка на прочность подскажет, где не хватило тепла или флюса. Затем выполните ряд из восьми-десяти одинаковых пинов на макетной плате: цель — одинаковая форма, одинаковый блеск и минимальное время прогрева без «подгорания» маски. Для развития аккуратности сделайте обратные операции: снимите лишнее олово оплёткой, исправьте «мостик» между соседними площадками, замените перегретый шов на новый. Такие упражнения формируют правильную «мышечную память» и помогают быстрее почувствовать, как «ведёт себя» олово.
Какие бывают ошибки при пайке
«Холодная» пайка часто выглядит матовой, зернистой или с трещинками; причины — недостаточный прогрев, движение детали при кристаллизации или загрязнение. Исправление: добавить флюс, прогреть соединение и внести небольшое количество свежего припоя до получения ровного смачивания. Помните, что при бессвинцовом припое матовый вид сам по себе не брак — ориентируйтесь на форму и смачивание. «Голодная» пайка — когда олова мало и контакт едва держится; избыток тоже вреден: образуется шарик, способный замкнуть соседние площадки. Мостики между дорожками возникают, если подали припоя больше, чем успели распределить теплом; в таких случаях помогает убрать лишнее оплёткой или отсосом и перепаять с добавлением флюса, прогревая именно узел, а не жало. Опасен перегрев: пятачки могут отслоиться от текстолита, а паяльная маска — потемнеть и хрупко треснуть. Это случается при чрезмерной температуре или долгом «держании» жала паяльника на месте, особенно на тонких дорожках и старых платах. Работайте на минимально достаточной температуре и сокращайте время контакта с пятачком.
Резюме
Знать как правильно паять паяльником — значит последовательно выполнять простые шаги: подготовить чистую поверхность, выбрать подходящую температуру, использовать нейтральный канифольный флюс, быстро прогреть площадку и вывод, подать припой именно в точку нагрева, а затем дать соединению остыть, не шевеля деталь. При свинцово-оловянном припое (SnPb, 63/37 — плавление 183 °C) держат жало примерно 330–350 °C; при бессвинцовом припое (SAC, напр. SAC305 — плавление 217–220 °C) уставка обычно выше — около 360–380 °C; работать всё равно нужно бережно, чтобы не перегревать плату и микросхему. Качество оценивают по форме и смачиванию «мениска» и отсутствию перемычек; для бессвинцового припоя матовый вид допустим — блеск не обязателен. Такая работа даёт долговечный контакт, который не «сыпется» от вибраций и не теряет проводимость со временем.
Частые вопросы
1) Как правильно паять паяльником: какая температура нужна для свинцового и бессвинцового припоя?
Для свинцово-оловянного припоя (Sn63/Pb37) ориентируйтесь на температуру жала около 330–350 °C; для бессвинцовых сплавов (например, SAC305) — обычно 360–380 °C. Разница объясняется более высокой температурой плавления у бессвинцовых составов (≈220 °C против 183 °C у Sn63/Pb37). Всегда подбирайте «минимально достаточную» уставку по смачиванию и скорости прогрева узла.
2) Почему «не берётся» припой и как паять, если олово не прилипает?
Частые причины: недостаточный нагрев, окисленные/грязные поверхности и недостаток флюса. Решение простое: очистить и обезжирить площадку, добавить подходящий флюс, греть одновременно площадку и вывод, подавать припой в точку нагрева (не на жало).
3) Как пользоваться паяльником с канифолью: какой флюс выбрать и когда его добавлять?
Для электроники чаще всего применяют нейтральные канифольные флюсы (R/RMA). Они удаляют оксиды и улучшают смачивание без агрессивной коррозии. Припой с канифольным сердечником удобен, но в сложных местах полезно добавить каплю внешнего флюса. Кислотные/сантехнические флюсы для плат и микросхем не подходят — их остатки вызывают коррозию и токи утечки.
4) Вреден ли дым от канифоли и нужна ли вытяжка при пайке?
Да, пары канифольных флюсов раздражают глаза и дыхательные пути и при регулярной работе повышают риск астмы и дерматита. Норма — локальная вытяжка/дымоуловитель у точки пайки, плюс гигиена рук при работе со свинцовыми припоями.
5) Какой паяльник выбрать по мощности для «бытовой» электроники?
Для печатных плат и тонких проводов оптимальна станция порядка 60–70 Вт: она стабильно держит температуру и «пробивает» массивные полигоны. Слишком слабые жала долго греют узел (риск перегрева компонента), слишком горячие нерегулируемые паяльники усложняют контроль тепла.
6) Как паять паяльником с канифолью и оловом «чисто»: как залудить и чистить жало?
Перед работой залудите жало тонкой плёнкой припоя — так теплопередача станет равномерной. Для очистки используйте слегка влажную губку или латунную стружку (уменьшает тепловой шок и износ покрытия жала). Держите жало чистым — нагар ухудшает смачивание.
7) Как паять провода и небольшие детали «правильно»: какой диаметр припоя выбрать?
Удобно работать тонким припоем 0,5–0,8 мм: он лучше дозируется на платах и не «переливает» олово. Для совсем мелких SMD берите тоньше (около 0,5 мм), для проводов потолще — до 0,8 мм.
8) Что такое «холодная пайка» и как её избежать?
«Холодная пайка» — соединение с плохим смачиванием из-за недостаточного прогрева, движения детали во время кристаллизации или загрязнения. Выглядит матовой/зернистой, может трескаться. Профилактика: достаточно тепла в узле, подходящий флюс, неподвижность до остывания. Помните: у бессвинцовых сплавов матовый вид не всегда признак брака — смотрите на форму «мениска».
9) Свинцовый или бессвинцовый припой: что выбрать начинающему и как правильно паять каждым из них?
Свинцовый (SnPb) легче в работе: ниже температура, быстрее смачивает и прощает ошибки — хорош для обучения и ремонта неответственных узлов. Бессвинцовый (SAC) экологичнее, но требует выше температуру и часто больше времени контакта, иначе велик риск холодного шва. В обоих случаях правило одно: минимально достаточная уставка + хороший флюс + короткое время прогрева.
10) Чем отмывать флюс после пайки и всегда ли это нужно?
Канифольные флюсы обычно неактивные, но их остатки собирают пыль и влагу, ухудшая видимость дефектов. Для чистого монтажа отмывайте спиртом (IPA) и мягкой щёткой/салфеткой. Активные флюсы (RMA/водосмываемые) требуется удалять по требованиям производителя — так вы избегаете коррозии и утечек.
11) Как паять микросхему на плате и не перегреть её?
Грейте узел, а не жало: жалом касайтесь одновременно пятачка и вывода/контакта, подавайте припой в точку нагрева, работайте быстро. Если контакт «забирает» тепло (земляной полигон, массивный корпус) — увеличьте мощность/жало, а не «жарьте» дольше на той же уставке. Это снижает риск отрыва пятачков и перегрева кристалла.
12) Что делать, если образовался «мостик» из припоя между дорожками?
Не размазывайте олово жалом. Нагрейте перемычку и снимите лишнее оплёткой или вакуумным отсосом, добавив каплю флюса для лучшего впитывания. Затем восстановите нормальный «мениск» с минимальным количеством припоя.
